产品简介

产品概述

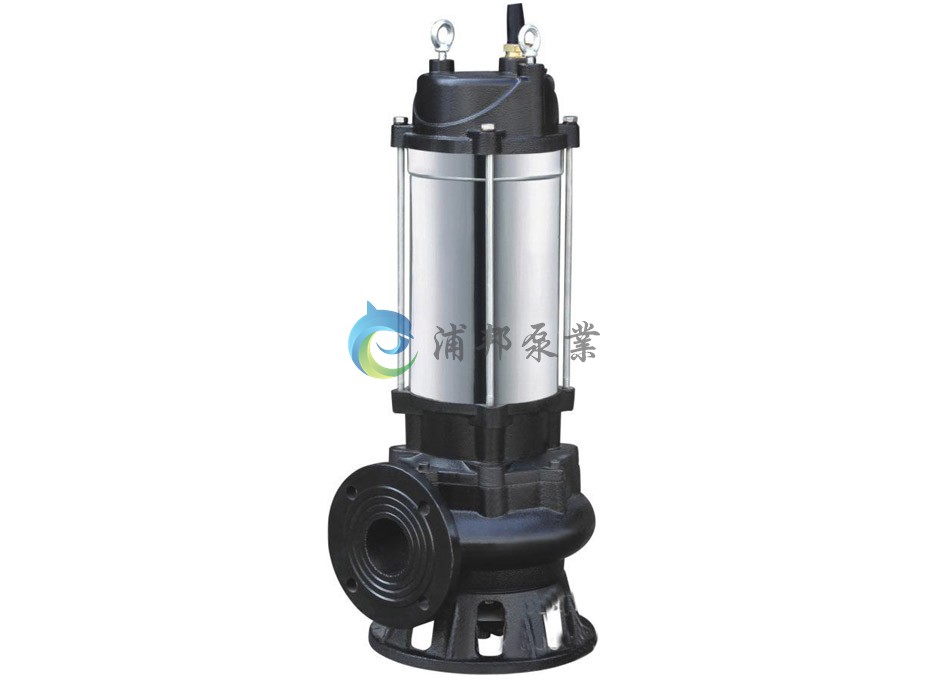

JYWQ、JPWQ系列自动搅匀排污泵是在普通型排污泵的基础上采用自动搅拌装置,该装置随电机轴旋转,产生极强的搅拌力,将污水池内的沉积物搅拌成悬浮物,吸入泵内排出,提高了泵的防堵、排污能力,一次性完成了排水、清污、除淤,节约了运行成本,是具有明显的先进性和实用性的环保产品。
产品用途
1、工厂、商业严重污染废水的排放。
2、城市污水处理、医院、宾馆的排水系统。
3、住宅区的污水排水站。
4、人防系统排水站、自来水厂的给水装置。
5、市政工程、建筑工地。
6、勘探、矿山、发电厂配套附机。
7、农村沼气池、农田灌溉、河塘清淤。

结构特点
1、采用独特的双流道无堵塞叶轮结构,提高污水污物的过流能力和排污能力
2、自动搅拌装置,产生极强的搅拌力,将池内的沉淀物搅拌成悬浮物后吸入叶轮排出,达到清淤的作用。
3、隔板将底座一分为二,搅拌与进水互不影响。
4、机械密封为双端面机械密封,长期处于油室中,保证水泵安全可靠地运行。
5、副叶轮结构的流体动力密封、既有辅助密封作用,从而保护机械密封,又平衡轴向力,延长轴承的使用寿命。
6、泵接线腔内设有漏水检测探头,出现漏水时,探头发出信号,控制系统对泵实施保护。本公司可配全自动安全保护控制柜。
7、电机定子采用B级和F级绝缘,内设热保护器,当电机过载发热,保护器及时作出动作,对泵和电机实施绝对的保护。
8、油室内装有油水探头,当机械密封损坏后,水进入油室,探头发出信号,由控制系统对水泵实施保护。
9、JPW带内循环冷却系统,能保证水泵在水池最低水位正常工作。

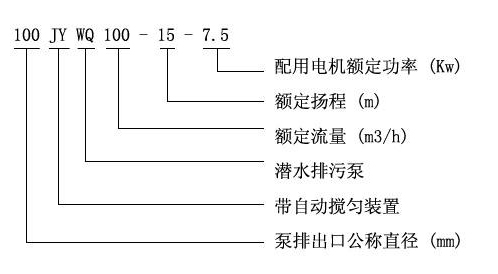

型号意义

产品优势

  1. 利用泵自身出水压力,搅匀污水池内沉淀污泥,真正达到彻底排出污水池沉淀物的目的。
  2. 大流道抗堵塞水力部件设计,大大提高污物通过能力,能有效通过泵口径的5倍纤维物质和直径为泵口径约50%的固体颗粒。
  3. 设计合理,配套电机合理,效率高,节能效果显著。
  4. 机械密封采用双道串联密封,材质为硬质耐腐碳化钨,耐用,耐磨,可使泵安全连续运行8000小时以上。
  5. JYWQ型自动搅匀潜水排污泵结构紧凑,体积小、移动方便,安装简便,无需建泵房,潜入水中即可工作,减少工程造价。
  6. 油室内设有油水探头,对泵实施绝对保护。
  7. 可配备全自动安全保护控制柜,对泵的漏水、漏电、过载及超温等进行绝对保护,提高产品的安全可靠性。
  8. 浮球开关可根据所需的水位变化,自动控制泵的停启,无需专人看管。
  9. 电机可采用水套式外循环冷却系统,保证电泵在无水(干式)状态下安全运行。
  10. 双导轨自动耦合安装系统,给泵的安装、维修带来极大的方便,人可不必为此进入污水坑。
  11. 安装方式有固定式自动耦合安装和移动式自由安装二种,可满足不同的使用场合。

性能参数

序号 型   号 排出口径
(mm)
流 量
(m3/h)
扬 程
(m)
搅拌直径
(mm)
转 速
(r/min)
功率
(KW)
效率
(%)
自动耦合器
1 50-12-15-1500-1.5 50 12 15 1200 2900 1.5 48 GAK-50
2 50-20-7-1200-1.1 50 20 7 1200 2900 1.1 62 GAK-50
3 50-10-10-1200-1.1 50 10 10 1200 2900 1.1 56 GAK-50
4 50-15-15-1200-2.2 50 15 15 1200 2900 2.2 51 GAK-50
5 50-25-10-1200-2.2 50 25 10 1200 2900 2.2 65 GAK-50
6 50-15-20-1200-2.2 50 15 20 1200 2900 2.2 56 GAK-50
7 50-20-15-1500-2.2 50 20 15 1200 2900 2.2 56 GAK-50
8 50-42-9-1200-3 50 42 9 1200 2900 3 56 GAK-50
9 50-17-25-1200-3 50 17 25 1200 2900 3 56 GAK-50
10 50-25-22-1200-4 50 25 22 1200 2900 4 62 GAK-50
11 50-40-15-1400-4 50 40 15 1400 2900 4 70 GAK-50
12 50-25-32-1600-5.5 50 25 32 1600 2900 5.5 52 GAK-50
13 50-40-30-1600-7.5 50 40 30 1600 2900 7.5 68 GAK-50
14 65-25-28-1400-4 65 25 15 1400 2900 3 65 GAK-65
15 65-37-13-1400-3 65 37 13 1400 2900 3 62 GAK-65
16 65-25-28-1400-4 65 25 28 1400 2900 4 60 GAK-65
17 80-40-7-1600-2.2 80 10 7 1600 2900 2.2 54 GAK-80
18 80-29-8-1600-2.2 80 29 8 1600 2900 2.2 54 GAK-80
19 80-43-13-1600-4 80 43 13 1600 2900 4 63 GAK-80
20 80-50-10-1600-3 80 50 10 1600 1450 3 76 GAK-80
21 80-40-15-1600-4 80 40 15 1600 2900 4 70 GAK-80
22 80-60-13-1600-4 80 60 13 1600 2900 4 70 GAK-80
23 80-35-25-1600-5.5 80 35 25 1600 2900 5.5 64 GAK-80
24 80-50-25-1600-7.5 80 50 25 1600 2900 7.5 70 GAK-80
25 80-50-30-1600-7.5 80 50 30 1600 2900 7.5 70 GAK-80
26 100-80-9-2000-4 100 80 9 2000 1450 4 62 GAK-100
27 100-110-10-2000-5.5 100 110 10 2000 1450 5.5 71 GAK-100
28 100-70-15-2000-5.5 100 70 15 2000 1450 5.5 71 GAK-100
29 100-100-15-2000-7.5 100 100 15 2000 1450 7.5 73 GAK-100
30 100-80-20-2000-7.5 100 80 20 2000 2900 7.5 71 GAK-100
31 100-50-35-2000-11 100 20 35 2000 2900 11 68 GAK-100
32 100-70-22-2000-7.5 100 70 22 2000 2900 7.5 70 GAK-100
33 100-100-22-2000-15 100 100 22 2000 1450 15 61 GAK-100
34 100-80-30-2000-15 100 80 30 2000 1450 15 67 GAK-100
35 150-150-10-2000-7.5 150 150 10 2000 1450 7.5 75 GAK-150
36 150-210-7-2500-7.5 150 210 7 2500 1450 7.5 78 GAK-150
37 150-250-6-2500-7.5 150 250 6 2500 1450 7.5 79 GAK-150
38 150-150-15-2500-11 150 150 15 2500 1450 11 79 GAK-150
39 150-200-10-2500-15 150 200 10 2500 1450 15 73 GAK-150
40 150-65-40-3200-18.5 150 65 40 3200 1450 18.5 58 GAK-150
41 150-180-22-2600-18.5 150 180 22 2600 1450 18.5 75 GAK-150
42 150-150-26-2600-18.5 150 150 26 2600 1450 18.5 72 GAK-150
43 150-110-30-2600-18.5 150 110 30 2600 1450 18.5 72 GAK-150
44 150-300-15-2600-22 150 300 15 2600 1450 22 76 GAK-150
45 150-130-30-2600-22 150 130 30 2600 1450 22 70 GAK-150
46 150-100-40-3000-30 150 100 40 3000 1450 30 64 GAK-150
47 200-300-7-3000-11 200 300 7 3000 1450 11 75 GAK-200
48 200-250-11-3000-15 200 250 11 3000 1450 15 72 GAK-200
49 200-300-10-3000-15 200 300 10 3000 1450 15 75 GAK-200
50 200-250-15-3000-18.5 200 250 15 3000 1450 18.5 72 GAK-200
51 200-400-10-3000-22 200 400 10 3000 1450 22 75 GAK-200
52 200-200-20-3000-22 200 200 20 3000 1450 22 73 GAK-200
53 200-250-22-3000-30 200 250 22 3000 1450 30 73 GAK-200
54 250-600-7-3000-22 250 600 7 3000 1450 22 78 GAK-250
55 250-600-9-3000-30 250 600 9 3000 1450 30 78 GAK-250

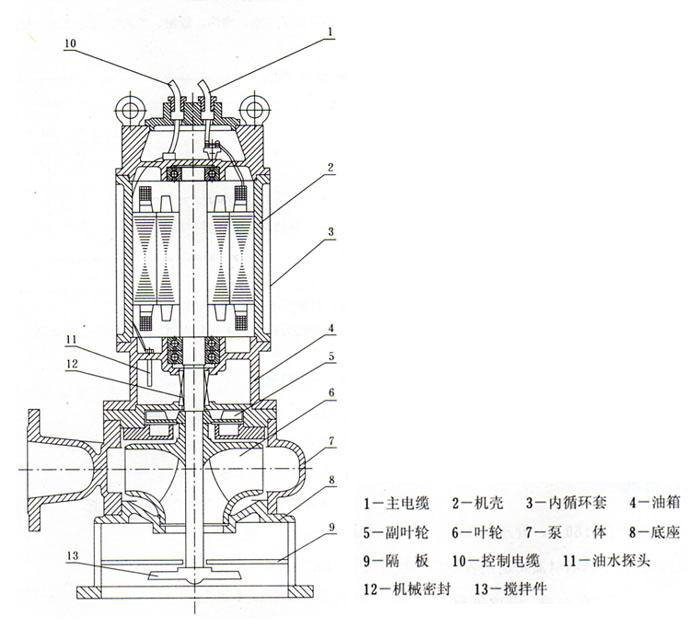

结构图纸

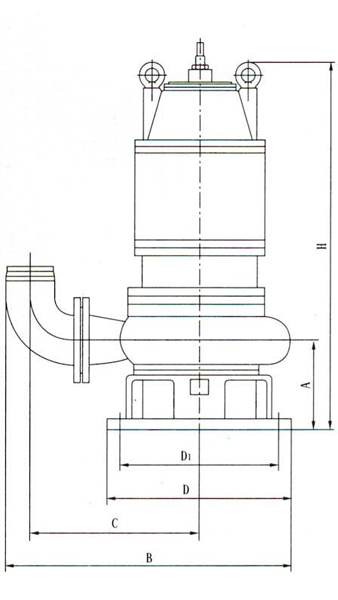

安装尺寸

序号 型 号 A B C D1 D H
1 50-12-15-1200-1.5 135 400 245 225 255 670
2 50-20-7-1200-1.1 132 343 225 150 180 610
3 50-10-10-1200-1.1 132 343 225 150 180 610
4 50-15-15-1200-2.2 135 400 245 225 255 670
5 50-25-10-1200-2.2 135 400 245 225 255 670
6 50-15-20-1200-2.2 135 400 245 225 255 670
7 50-20-15-1200-2.2 135 400 245 225 255 670
8 50-42-9-1200-3 143 420 265 225 255 750
9 50-17-25-1200-3 130 433 265 240 285 750
10 50-25-22-1200-4 135 400 245 225 255 735
11 50-40-15-1400-4 143 420 265 225 255 750
12 50-25-32-1600-5.5 180 480 295 270 320 820
13 50-40-30-1600-7.5 180 480 295 270 320 820
14 65-25-15-1400-3 143 435 270 225 255 750
15 65-37-13-1400-3 143 435 270 225 255 750
16 65-25-28-1400-4 180 515 317 270 320 800
17 80-40-7-1600-2.2 143 465 295 225 255 685
18 80-29-8-1600-2.2 143 465 295 225 255 685
19 80-43-13-1600-4 143 465 295 225 255 750
20 80-50-10-1600-3 180 570 325 280 320 790
21 80-40-15-1600-4 143 465 295 225 255 750
22 80-60-13-1600-4 143 465 295 225 255 750
23 80-35-25-1600-5.5 180 550 305 270 320 820
24 80-50-25-1600-7.5 180 550 305 270 320 820
25 80-50-30-1600-7.5 180 550 305 270 320 820
26 100-80-9-2000-4 180 600 386 280 320 790
27 100-110-10-2000-5.5 200 700 440 370 410 900
28 100-70-15-2000-5.5 200 690 430 370 410 900
29 100-100-15-2000-7.5 200 700 440 370 410 900
30 100-80-20-2000-7.5 180 585 370 270 320 900
31 100-50-35-2000-11 180 585 370 270 320 940
32 100-70-22-2000-7.5 180 585 370 270 320 900
33 100-100-22-2000-15 230 815 515 455 495 970
34 100-80-30-2000-15 230 815 515 455 495 970
35 150-150-10-2000-7.5 213 775 495 360 405 920
36 150-210-7-2500-7.5 242 830 540 365 410 950
37 150-250-6-2500-7.5 242 830 540 365 410 950
38 150-150-15-2500-11 220 770 495 345 395 990


自动耦合式安装示意图

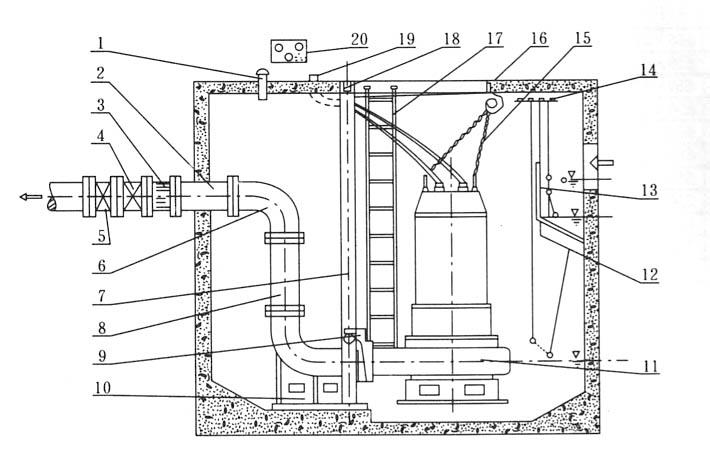

1.通风节 2.预埋管 3.膨胀节 4.逆止阀 5.闸阀 6.弯管 7.导轨 8.出水管 9.支架 10.耦合底座 11.自动搅匀排污泵 12.浮球开关(水位开关)13.隔板 14.浮球固定架 15.小链 16.挂钩 17.人梯 18.支撑架 19.电缆出线管 20.电机保护器


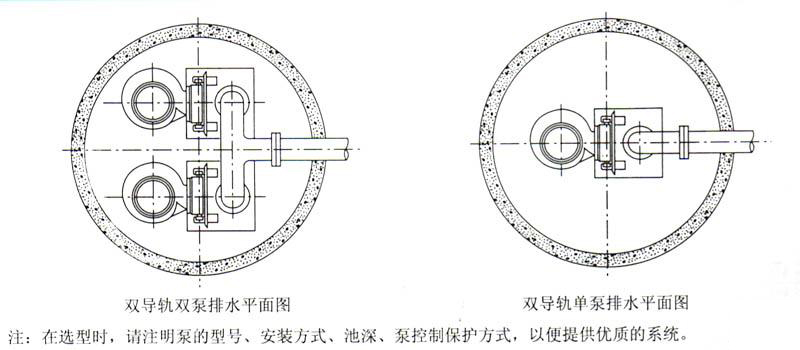

自动耦合式安装示意图


注意事项

  1. 运转前应用兆欧表检查电机定子绕组对地的绝缘电阻.最低不得少于50兆欧。
  2. 检查电缆有无破损、折断等现象。如有损伤须及时更换,以免漏电;电缆截面应与电流相匹配。
  3. 屯压超过额定电压的±10%时,不得启动电泵。
  4. 为保证使用安全,必须将四芯电缆中的接地线可靠接地,以防发生触电事故。
  5. 电泵潜入水中时,应垂直起吊,不允许横放着地,更不能陷入污泥中。停止使用时应将电泵吊起清洗干净,置于干燥处,并注意防冻。
  6. 禁止:将电缆作为安装起吊绳使用。
  7. 检査转子运转方向,从上向下看应为顺时针方向旋转。
  8. 室外的开关或接线端应有防雨、防潮措施,湿手或赤足时禁止触及幵关,防止触电。
  9. 移动电泵时,必须切断电源,电泵在运行时人不得接触水源,以防漏电发生人身事故。
  10. 严禁电机缺相运转,如发现保险丝熔断,应检査原因后方可继续使用,不得任意加粗保险丝。
  11. 泵运转时,应有专人管理,如发现有不正常现象应立即停机检査,排除故障。(指未配全自动保护柜的情况〉。
  12. 电泵在规定的工作介质条件下正常运行半年后,应检査油室密封状况,如油室中的油呈乳状或有水沉淀,应及时更换10〜20号机械油和机械密封。对于在恶劣工作条件下使用的电泵,更应经常检修。
  13. 用户应根据实际使用的工况选择合适的流量扬程,以达到最佳使用效果,泵铭牌或说明书上所示参数为该泵最佳使用工况点,用户可选在(0.7〜1.2)倍最佳流量内使用,禁止超流量使用,否则流量过大, 扬程太低容易使电机过载。
